Beschreibung
Hauptmerkmale
- Aktiver HF Receiver Multikoppler, 9 – 52 MHz.
- Verteilt einen HF-Eingangsport (Antenne) ohne Pegelverluste.
- Hohe Grosssignalfestigkeit, geringes Eigenrauschen.
- Hohe Entkoppelung zwischen den einzelnen Ausgängen.
- ESD-Schutz des Eingangs gegen atmosphärische Überspannung.
- Fernspeiseweiche (Bias-T) für aktive Antenne zuschaltbar.
- Bias-T elektronisch gegen Kurzschluss abgesichert.
- Abmessungen / Gewicht: L, B, H 133 x 87 x 25 mm / 153 Gramm
Funktionsprinzip

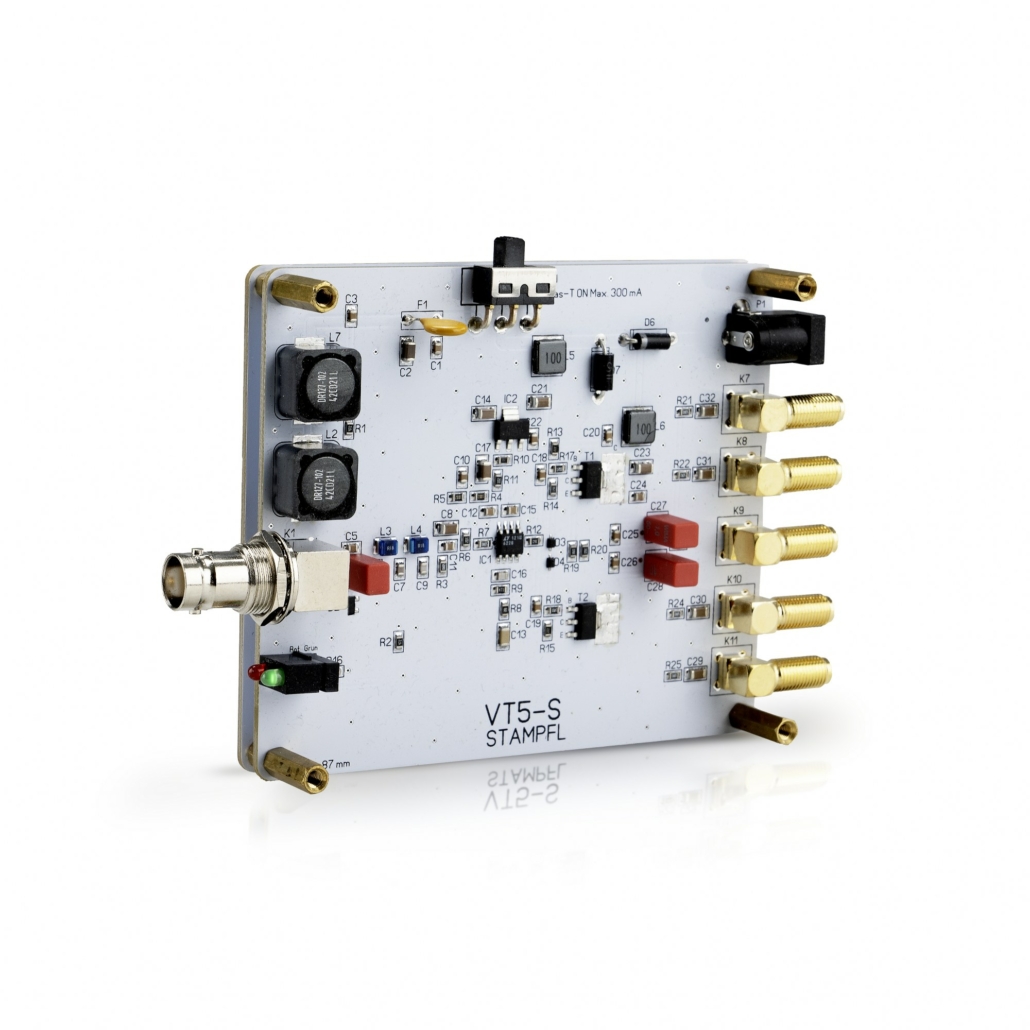

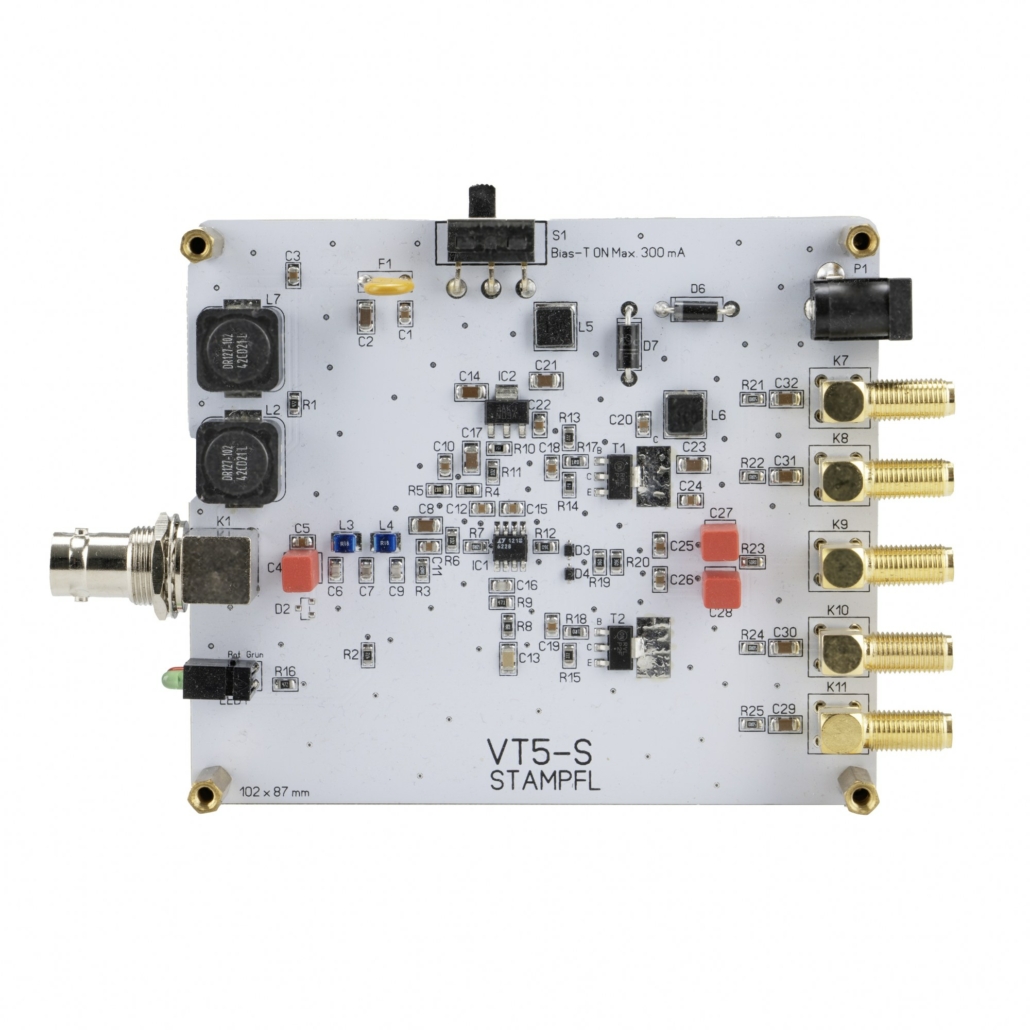

Der Multikoppler ist mit einem rauscharmen HF-Operationsverstärker mit hoher Dynamik ausgestattet.

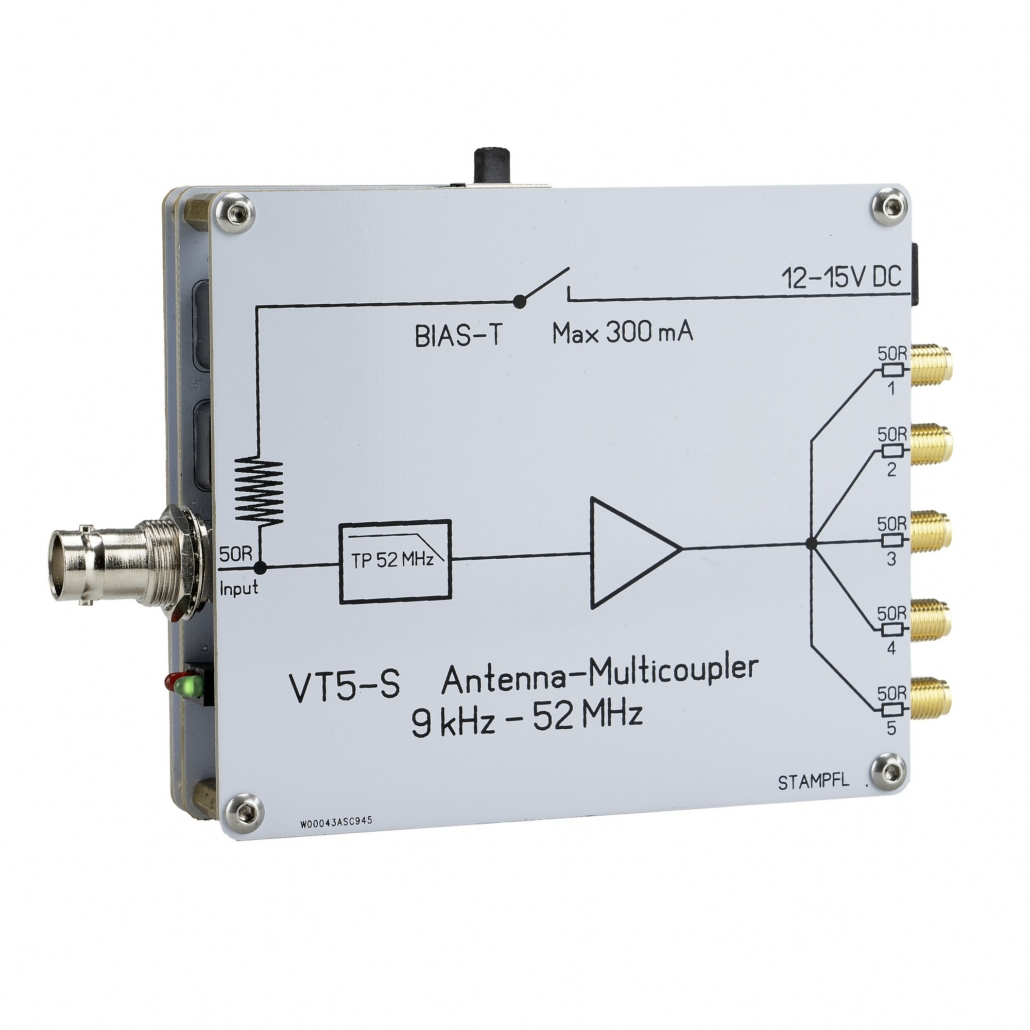

Zwischen Eingang und den Ausgängen tritt kein Signalpegelverlust auf. Nach dem Low-Noise-Verstärker sorgt eine Gegentakt Push-Pull Stufe als Ausgangstreiber für eine niedrige Ausgangsimpedanz (virtuell null Ohm). Von dem Null Ohm Sternpunkt wird mit einem passiven Verteilernetzwerk auf 5 Ausgänge verteilt. Die Entkoppelung der Ausgänge verhindert, dass sich angeschlossene Geräte gegenseitig beeinflussen.
Der VT5-S RX-Multikoppler wurde nach einem Bauvorschlag von Günter Fred Mandel DL4ZAO speziell für SWL (Short Wave Listener = Kurzwellenhörer) entwickelt.
